フィードブロック
多層フィードブロック法
シングルマニホールドダイの手前で樹脂を合流させる方法です。
フィードブロックの特徴として2種3層や3種3層、3種5層、単層など切替弁を入れ替えすることにより、色々なフィルムやシートが生産できます。ただし内部が1つのブロックで樹脂流路が複雑に入り組んでいるために、多少の滞留が出来る恐れがあります。
Tダイの樹脂流入口は、小判型や四角などフィードブロックの出口と同じもので、フィードブロック用Ｔダイが必要となります。切替弁は、各層の位置の変更が簡単にでき、また滞留なども考慮して1層の樹脂流路を2つに分けて樹脂が入っていない流路にも流れて合流させることが可能です。各層の厚みは押出量か整流ピンで調整します。
フィードブロックの種類にはベイン式（羽の角度を変えて各層厚みを調整）や積層ブロック式などがあります。
スタンダードなフィードブロックの形状（参考画像）
スタンダードなフィードブロックの形状（参考図）
流路のモデリング画像
フィードブロック方式の多層フィルム成形
メリット
・カートリッジ方式では樹脂の各層の入れ替えが短時間で可能
・分解しても流路が半分に分割されないために、内部を傷つけにくいので分解清掃が簡単
・マルチマニホールドと比較して安価に製作が可能
・Tダイに比べるとコンパクトで、取り回しが利くフィードブロック用の専用Tダイであれば、どのリップ幅であっても取り付けられる(流入口はフィードブロックの長丸形状の出口に合わせる)
デメリット
・各樹脂の厚み比を細かくコントロールできない
・各樹脂の粘度差が大きい場合、合流してからの流路が長いために厚み比がばらつく
・ブロックを複雑に組み合わせたものが多いために、樹脂漏れなどが多い
・カートリッジの外周を伝わり、樹脂の合流部だけではなく、別の位置でも合流してしまい、フィルム製品の不具合を発生させる
・流路は丸形状ではなく、四角形状が多いために、スミ部に樹脂が滞留してしまう
・流路部にクロームメッキが乗りづらい場合がある（カニゼンメッキの場合もある）
弊社ではメリットを活かしつつ、デメリットを極力まで低減する設計方式を採っております。
各種フィードブロックご参考写真
ブロック積み重ね式フィードブロック
積層式フィードブロックは、押出機よりフィードブロックに供給された原料を積層ブロックを用いてフィードブロック内で分岐をさせます（例 3種の原料を5層に分ける)。積層式ブロックは平面同士で流路を密着させるため、樹脂漏れを起こさないようにシール面の面圧を考慮した設計が必要です。ボルトの配置やシール面のザグリ等のノウハウが詰まっております。
分流部（積層ブロック)
合流部（積層ブロック)
積層式FBの場合には、合流箇所にTダイ形の細い合流部を設けている形式のものがございます。
合流部の流路寸法を曲げることにより各層の層比率を変化させることが可能です。
包み込み対策も合流部を「曲げ」ることで対処が可能になります。フィードブロックのノウハウは弊社独自のものです。
積層式FBの場合には、合流箇所にTダイ形の細い合流部を設けている形式のものがございます。
合流部の流路寸法を曲げることにより各層の層比率を変化させることが可能です。
包み込み対策も合流部を「曲げ」ることで対処が可能になります。フィードブロックのノウハウは弊社独自のものです。
カードリッジ式＋ブロック積み重ね式フィードブロック
分流部（カードリッジ）
合流部（積層ブロック）
カードリッジ付き＋ベイン式フィードブロック
分流部（カードリッジ）
合流部
ベイン
ベインにて流路幅を調整
調整ピン
目盛り
ハンドル
曲げベインや曲げビークを利用し、中心層の包み込みを低減させる方式をとって、中央部分の膜厚をコントロールするノウハウが弊社にはございます。

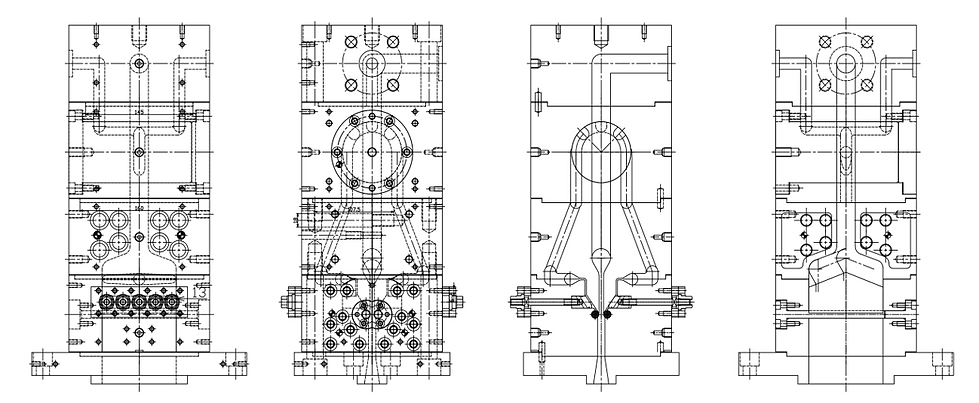

チョークバー付きフィードブロック
外層がチョークバー式です。樹脂の粘度が変わったり、押出量が変わったりすれば、Tダイ形状の流路内の流れも変わってきます。その流れを揃えるためにはチョークバーを用いて流れを揃える方式もございます。チョークバーは全体的に動くのではなく、チョークバーに溝を掘っておりフレキシブルに動くような構造にしてあります。この手法は外層を主層にのせる際の調整に効果を発揮いた します。
外装部の材料がフィルムの種類によって変更されると、当然粘度も流速も変わって参ります。このチョークバーで流路の隙間を調整することにより、樹脂の流れを変化させることにより調整が可能となっています。
チョークバーは、Tダイ フィードブロックを分解せずに、装置に装着した状態での調整が可能です。
生産条件出しの段階で、細かい調整ができる構造になっています。
この調整ボルトを締め込み、引き込みをすることで流路の隙間を調整することが可能です。
チョークバー＋フローコントロールPIN 付きフィードブロック
合流部断面
チョークバー
フローコントロールピン
フローコントロールピンの合流部に加工を施して流路隙間を各種調整できるようにする方式です(樹脂毎にテスト時に調整し、最終流路形状を検討できます）。
超小型多層フィードブロック
小型化の秘訣は、このフィードブロックにあります。大きさはなんと「L 70×W 70×H 70（mm)」層切り替えカードリッジ式でこのサイズです。
超多層フィードブロック
マルチプライヤー式フィードブロック
フィードブロック内部にマルチプライヤー流路を作成することにより、超多層のフイルムを制作することも可能です。
今ある既設のTダイを利用した超多層フィードブロックの制作も承っております。
上記の例のように、フィードブロックの利点を生かしつつ経験と設計力でデメリットが発生し得うる箇所に工夫を凝らすことによって、お困りごとの改善を実現させております。
例) お客様の既設多層押出機＋既設Tダイへ弊社新規フィードブロックを設置し、層比の安定を行います。
既設フィードブロックへ新規部品を取り付け（改造）層比率安定を行います。
切り替えカードリッジを新規作成し、既設フィードブロックの層構成の変更をします。
フィードブロックへの知見も豊富に持ち合わせております。
