φ12ーL/D24 押出装置
小型12ミリの押出成形装置になります。
・吐出量 400g/h（比重１の場合）
・小径チューブなどの押出成形用途に使用します。
・開発材料のシート化に使用します（吐出が少ないのでロスが少ないです）。
φ20 単軸押出機
φ20の小型押出成形機になります。
・チューブや小型のシートテストに使用します。
φ25ーL/D26 押出装置
小型25ミリの押出成形装置になります。
・吐出量 10Kg/h（比重1の場合）
・小径チューブなどの押出成形用途に使用します。
・電線被膜用途の成型用として使用します。
中型押出機(Φ35・Φ50)
評価用のサンプルを成形するラインに使用します。
φ35ーL/D 25 単軸押出機
φ50ーL/D25 単軸押出機（SC付き）
昇降式 φ40 押出機
押出機の芯高を変更できる装置です。押出機フレームに昇降機構を取り付け調整を可能にしております。
・厚物の固化成形用押出機
・多層成形装置のサテライト押出機
・その他特殊用度
中型ー大型 押出装置(φ65・φ90）
Tダイ幅広も対応できる吐出量の押出機です。
・フィルム成形ライン/多層フィルム成形ラインに使用します。
φ65ーL/D28 低床レール前後移動 単軸押出機
φ90ーL/D 24 独立型前後移動押出機
ベント式押出機、真空装置
押出機シリンダー部分に脱気口を開け、真空ポンプでバキュームすることで加熱時にシリンダー内で発生するガスを除去し、Tダイから吐出されるフィルム、シートに気泡が入らないようにしたり、樹脂の前乾燥工程がなくても綺麗なフィルム、シートを生産することが可能になります。
脱気部分設計はノウハウが詰まっています。

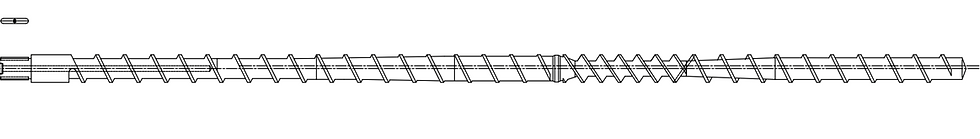

ベントスクリュー（φ125 L/D 331V）
吸排気システムについても、弊社は設計ノウハウを持ち合わせております。
・ドライ式真空ポンプ（工場汚染対策）
・オリゴマーフィルターの選定
・脱気後の異臭対策
・連続成形時のフィルター交換システム
ユーザーニーズに合わせたシステムをご供給いたします。
フッ素用押出機
フッ素樹脂は溶融温度がオレフィン系樹脂と比較し、非常に高い温度での成形が必要となります。
ヒーター関連 も高出力（真鍮鋳込み）ヒーターが必要です。また、フッ素は溶融する際に腐食性のガスを発生させるため、樹脂流路およびシリンダ内部の金属素材は、通常の押出機（SCM 440）では錆びてしまいます。
そこで、耐食性ハステロイ材を使用した特別仕様にすることが必須です。
ご参考写真
ご参考図
一般的にフッ素用シリンダーは内径、射出端面、ホッパー口に耐食合金を施し、その他の部分はニッケルメッキ等での対策となります。但し、さらに環境が悪い条件では総ハステロイによるシリンダー製作を余儀なくされています。総ハステロイにすると、材料費、加工費が高価なため扱いが困難であり、また一番の問題としては、サイズが大きく原料の入手そのものが困難です。当社では、この問題を多層構造HIPによるハステロイで問題を解決することが可能です。
フッ素用φ35 押出機
・フッ素樹脂対応、高温450℃仕様
・シリンダースクリューは耐腐食C276相当、スクリューは急圧縮スクリューです。
・フッ素以外の高温樹脂にも運用可能です。
フッ素押出機については、機密性が高いノウハウが詰まっております。
資料の開示はHPでは控えさせていただきますが、お困りの事案等ございましたら何な りとお声がけください。
スクリュー設計・モーター選定
世にある押出機には、樹脂と吐出特性により多種多様なスクリュー形状がございます。
弊社には、過去20年以上のテスト、実装経験により樹脂データから最適なスクリューをご提案し、吐出量の改善、脈動の改善など様々な現象を改善する技術力を有しております。
スクリュー 形状（一部抜粋）
スクリュー形状と押出量の計算
弊社ではお客様の使用樹脂と希望製品生産量から押出量を算出し、スクリュー外径の設定並びに圧縮比率、構成を考慮した上でモーター選定を致しております。
適正なモーター出力を選定することにより、省エネ運転ができる押出装置をご提案いたします。
スクリュー設計においても、多くの経験値とノウハウを持ち合わせおります。
既設機の不具合点からの改善及び新規設計も対応可能です。何なりとお問合せください！
